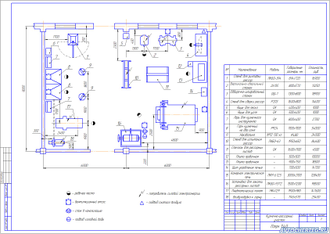

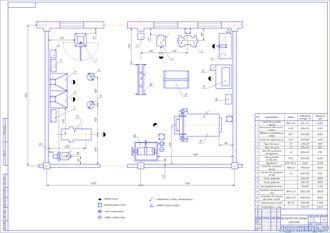

Планировка кузнечно-рессорного участка на форматах А1 и А2, экспликация оборудования.
1 Стенд для рихтовки рессор ПКБО-394 814х720 16900 2 Вертикально-сверлильный станок 2А135 800х570 13250 3 Обдирочно-шлифовальный станок ОШ-1 1300х800 18900 4 Стенд для сборки рессор Р203 1600х800 14600 5 Ящик для песка СИ 400х400 1000 6 Ящик для угля СИ 500х400 1000 7 Ларь для кузнечного инструмента СИ 800х400 2700 8 Горн кузнечный на два огня Р924 1100х1100 54000 9 Наковальня №12 130 кг Ç480 24000 10 Стенд для испытания рессор ПКБО-63 1950х650 84600 11 Стеллаж для рессорных листов СИ 1600х1100 4500 12 Плита правочная - 500х500 10000 13 Плита правочная - 900х750 18500 14 Щит управления печью - 700х500 14700 15 Камерная электрическая печь ПКМ 6.12.5 3000х2100 128400 16 Установка для закалки рессорных листов ПКБО-9372 1500х1200 98500 17 Пневматический молот МК4129 1900х980 147600 18 Воздуходувка к горну - 1145х570 25400
|
Описание к чертежу
|
Описание отсутствует |
|
Экспликация оборудования
|
есть |
|
Площадь производственного участка
|
108 кв.м. |
|
Формат основного чертежа
|
А1 |
