Стенд для ремонта рессор
Разработанная конструкция стенда предназначена для выполнения работ по сборке или разборке рессор автомобиля КамАЗ.

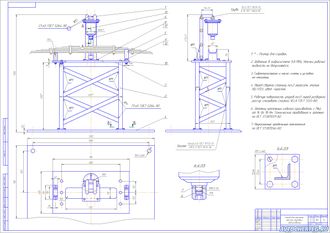

Стенд состоит из основания 4, которое крепится к полу цеха анкерными болтами. На основании 4 установлена станина 2 со столом стенда 3. На столе 3 установлена стойка , к которой крепится гидроцилиндр 13. Кроме того на столе 3 установлены две опоры 5, на которые укладываются рессорные листы при сборке, или, готовая рессора в сборе при разборке. Гидроцилиндр 13 имеет биток 6 и дистанционную шайбу 7. Биток 6 выполняет роль прижима рессор, и является ударной головкой при откручивании центрального болта рессор. Дистанционная шайба 7 регулирует выход штока гидроцилиндра 13.
Описание к чертежу | Описание с краткими расчетами |
Спецификация к сборочному чертежу | есть |

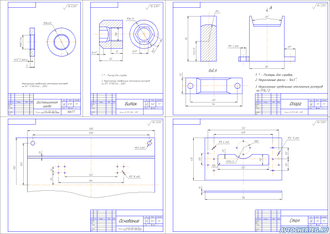

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
