Стенд для ремонта ведущих мостов
Разработанное приспособление предназначено для ремонта мостов грузовых автомобилей.

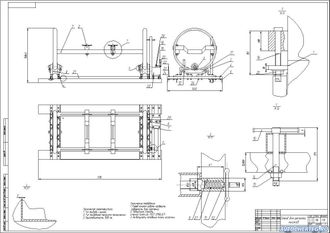

Стенд для ремонта мостов состоит из вращающейся рамы (1), в которой стяжными винтами (14) и стопорными гайками (13) крепятся поперечины крепления моста (2) с отверстием под стремянки. Рама вращается на шести роликах (8), соединенных валами (10) с корпусом подшипников (7), соединяющимися болтами (26) с поперечиной рамы (4), соединенной болтами (22) с продольным швеллером основания (5). Вращение рамы обеспечивает конический редуктор (30).
Установите мост на стенд и закрепите штатными стремянками через отверстия в поперечинах крепления моста (2), предварительно подогнав их к посадочным местам рессор. Для этого ослабьте стяжной винт (14) и перемещайте поперечины (4) вдоль вращающейся рамы. Для проворачивания рамы потяните на се5бя фиксатор (12) и крутите рукоять (18). При достижении необходимого угла поворота отпустите фиксатор (18).
Описание к чертежу | Описание с краткими расчетами |
Спецификация к сборочному чертежу | есть |

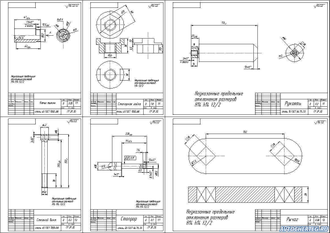

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
