Стенд для ремонта мостов УАЗ
Стенд для ремонта мостов УАЗ

Стенд для ремонта мостов УАЗ

Артикул: 78

450 руб.

В корзину

Данное приспособление предназначено для закрепления картера заднего моста при его сборке или закрепления ведущего моста автомобиля УАЗ при полной или частичной его разборке.


Основу приспособления (стенда) представляет остов 1. Это сварная конструкция, закрепленная анкерными болтами к полу, состоящая из стойки, выполненной из трубы и двух пластин: одной пластиной стойка крепится к полу, на второй пластине осуществляется непосредственная укладка моста и его закрепление для сборки/разборки. К верхней пластине крепится опора 2. Именно на нее укладывается хвостовик ведущего моста. Фиксация картера моста осуществляется при помощи захватов 3 и винтами 4. Вращение винтов 4 происходит рукоятками 5.

Описание к чертежу Краткое описание без расчетов
Спецификация к сборочному чертежу есть

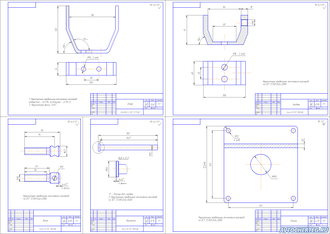

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
