Разработанная конструкция линейки предназначена для замера схождения управляемых колес грузовых автомобилей и автобусов.
Длину устанавливают выдвижением ее труб в соответствии с измеряемым расстоянием между колесами. Схождение колес различают номинальное и допускаемое; номинальное должно быть в пределах 4-8 мм, допускаемое - 2-10 мм. Номинальные и допускаемые значения схождения передних колес для каждого автомобиля задаются в заводских инструкциях.

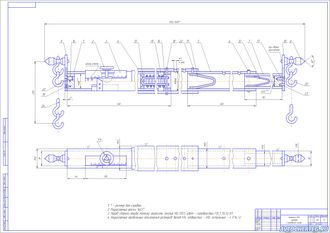

Линейка состоит из трех труб, вставленных одна в другую. Перемещением труб изменяют длину линейки в соответствии с шириной колеи передних колес автомобиля. Закрепляют трубу в нужном положении фиксатором. Внутри трубы имеется пружина, которая разжимает трубы, прижимая наконечники к колесам.
Сходимость колес фиксируется по шкале, закрепленной на подвижной трубе.
|
Описание к чертежу
|
Краткое описание без расчетов |
|

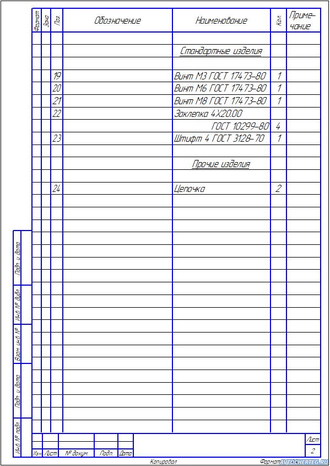

Спецификация к сборочному чертежу
|
есть |
|
Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
