Испытание генератора под нагрузкой

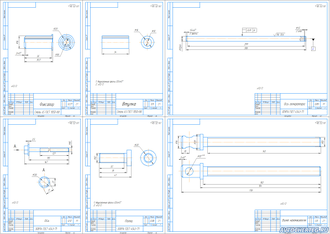

Приспособление состоит из сварной рамы 1, выполненной из профильных труб 40х20х2.

На раме установлена ось 4, на которую за проушину устанавливается генератор. Положение генератора относительно электродвигателя 14 регулируется изменяемой по длине (дополнительно изготавливаемый комплект) втулке 6. Окончательное крепление генератора на проушине осуществляется при помощи фиксатора 5.

К раме 1 крепиться плита 3, на которую устанавливается электродвигатель 14. Плита 3 также регулируется (позиционируется) на раме 1. Это необходимо для дополнительной регулировки натяжения ремня привода 15 при установке различных типов генераторов. Регулировка натяжения осуществляется вращением винта натяжителя 9 и фиксации плиты 3 на раме 1 болтами 10.

Натяжения ремня привода генератора осуществляется при помощи планки 2, пальца 7 и гайки 11. При этом планка 2 может перемещаться в осевом направлении по оси 8, установленной на раме 1.

Само приспособление устанавливается на стол или верстак и не требует дополнительного крепления.

Описание работы приспособления:

Генератор устанавливается за проушину на направляющую приспособления. Планкой регулируется натяжение ремня привода (прогиб ремня не более 10 мм при усилии 10 кг) и фиксируется пальцем и гайкой.

Включается электромотор, устанавливаются количество оборотов, равное оборотам холостого хода коленчатого вала (имитация) из расчета, что передаточное число шкивов составляет 1:2. В процессе работы электродвигателя (и генератора) проверяются:

- посторонние шумы в передней и задней крышке генератора;

- напряжение зарядки (дополнительно требуется мультиметр);

- напряжение зарядки при нагрузке/повышенных оборотах.

Правила эксплуатации и обслуживания

- при первоначальном использовании приспособления убедиться в надежности его крепления к верстаку или столу;

- перед работой убедиться в полноте закрепления генератора;

- не допускать перекосов закрепляемого генератора в приспособлении;

- периодически проверят состояние всех деталей приспособления;

- следить за состоянием резьбовых и сварных соединений

- приспособление должно быть заземлено;

- неисправные детали заменяют.
