Эксцентриковые тиски
Эксцентриковые тиски

Эксцентриковые тиски

Артикул: 24

500 руб.

В корзину

Данное приспособление предназначено для закрепления деталей класса «Валы» при их ремонте и представляет собой эксцентриковые тиски для быстрой фиксации детали. В архиве сборочный чертеж и деталировка.

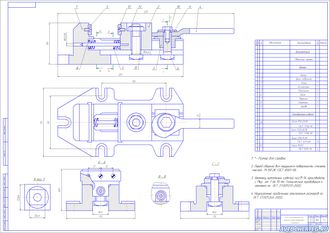

Эксцентриковые тиски состоят из корпуса 1 (см. схему 5), на котором установлена подвижная щека 2. Фиксация подвижной щеки 2 на корпусе 1 осуществляется через болт 11. Направление движения подвижной щеки 2 происходит благодаря стержню 8 и пружине 7. Корпус 1 и подвижная щека 2 имеют пластинки 5, между которыми зажимается деталь. Эти пластинки съемные и могут быть заменены на другие (исходя из формы, размеров и прочего). Эксцентриковый механизм состоит из: опоры 3, шайбы 9 и эксцентрика 4. Опора 3 эксцентрикового узла к корпусу 1 тисков также крепится посредством болта 6.
Сами тиски крепятся к верстаку или столу через болты.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

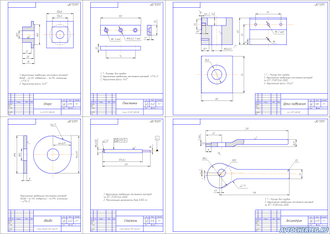

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
