Наименование оборудования	Модель	Кол-во	Габаритные размеры, мм.	Занимаемая площадь м2.
1. Ванна для мойки деталей	2239-П	1	650х520	0,34
2. Стенд для испытания ТНВД	СТДА-2	2	1300х700	1,82
3. Пост для текущего ремонта форсунок	Р-610	1	1500х800	1,2
4. Стеллаж для деталей	Нест.	1	920х220	0,2
5.Прибор для испытания форсунок дизельного двигателя	С 50	2	450х250	-
6.Секционный стелаж	Нест.	1	860х500	0,43
7. Верстак слесарный	Р-901	2	1600х700	2,24
8. Стол для приборов	1010-П	1	2500х800	2,0
9. Подставка под оборудование	ОРГ-119	2	800х600	0,96
10. Ларь для обтирочных материалов	ОРГ-1468	1	500х500	0,25
11.Урна для сбора цветного металла	2250-П	1	250х300	0,07
12.Ларь для отходов	2317-5	1	500х500	0.25
13.Тумбочка для хранения инструментов	СД-3715	2	820х510	0,42
14. Огнетушитель	ОП-4	2	-	-
15. Раковина умывальник	Нест.	1	500х500	0,25
Итого	-		-	10,85

Описание к чертежу	Описание отсутствует

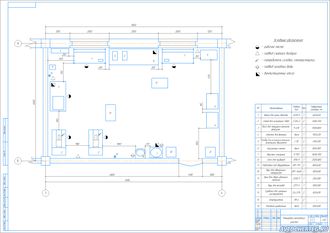

Экспликация оборудования	есть
Площадь производственного участка	54 кв.м.
Формат основного чертежа	А1
