Планировочные решения участков и цехов АТП

Артикул: 554

Зона Д-1

360 руб.

Артикул: 554

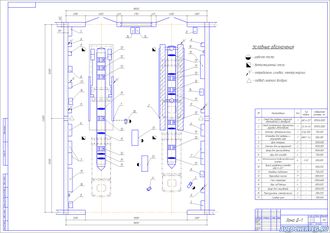

Зоня Д-1 служит для общей диагностики автомобиля. Планировка выполнена на формате А1, экспликация оборудования

Описание

Экспликация оборудования

№ п/п	Наименование	Тип или модель	Кол-во	Размеры в плане, мм	Общая площадь, м2
1	2	3	4	5	6
1	Стенд для проверки тормозов автомобилей и автобусов.	ЦКБ К-207	1	10950*3000	32,85
2	Стенд поэлементной диагностики грузовых автомобилей.	СД-3К-453	4	10950*3000	32,85
3	Комплекс автодиагностики.	КАД-300	2	750*300	0,2
4	Установка для проверки и регулировки фар.	НИИАТ Э-6	2	500*300	0,1
1	2	3	4	5	6
5	Щит пожарный.	-	2	1200*500	0,6
6	Стеллаж для инструментов.	-	2	1500*500	0,7
7	Шкаф для приспособлений.	-	4	2000*700	1,4
8	Ларь для отходов.	-	4	750*500	0,3
9	Автоматическая воздухораздаточная колонна.	С413	6	500*500	0,2
10	Пульт управления стендом ЦКБ К-207	-	1	500*200	0,1
11	Канавный подъемник.	-	9	750*200	0,1
12	Переходный мостик.	-	9	800*500	0,4
13	Стол оператора.	-	2	2000*800	1,6
14	Ларь под ветошь.	-	4	800*500	0,4
15	Шкаф для спецодежды.	-	2	3000*500	1,5
16	Рукосушильник электрический.	-	2	300*200	0,1
17	Силовой щит.	-	1	700*500	0,3

Характеристики

Описание к чертежу	Описание отсутствует
Экспликация оборудования	есть
Площадь производственного участка	432 кв.м.
Формат основного чертежа	А1
