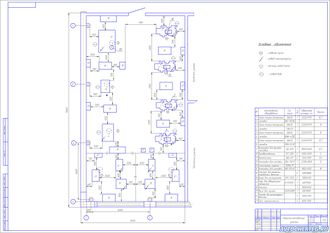

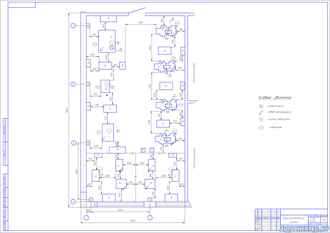

Сварочно-наплавочный участок
300
Отделение предназначено для наплавки изношенных поверхностей деталей. В этом отделении возможно восстановление различных деталей.
В отделении выполнятся наплавка в среде СО2, сварочные работы. Транспортирование восстанавливаемых деталей осуществляется тележками. Отделение оснащено следующим оборудованием: 2 станка токарно-винторезных 16К20, выпрямитель ВД-401, сварочные трансформаторы и выпрямители.
| Позиция на плане | Наименование оборудования | Тип или марка | Кол-во |
Габаритные размеры, мм |
Установленная мощность, кВт |
|
1 |
Станок токарно-винторезный |
16К20 |
1 |
2220×1175×1800 |
16,7 |
|
2 |
+головка |
ОКС-1031Б |
|
|
|
|
3 |
Станок токарно-винторезный |
16К20 |
1 |
2220×1175×1800 |
15 |
|
4 |
+головка |
ГКН-Р1 |
|
|
|
|
5 |
Станок токарно-винторезный |
16К20 |
1 |
2220×1175×1800 |
15 |
|
6 |
+головка |
КДНФ- 4-1200 |
|
|
|
|
7 |
Станок токарно-винторезный |
16К20 |
1 |
2220×1175×1800 |
15,7 |
|
8 |
+головка |
ЭМН-31-10 |
|
|
|
|
9 |
Установка для дуговой наплавки |
УД-209 |
1 |
1800×1200×1200 |
12,2 |
|
10 |
Преобразователь |
ПСГ-500 |
2 |
1200х1200х1000 |
5 |
|
11 |
Выпрямитель |
ВД-401 |
2 |
1345х900х11800 |
8,5 |
|
12 |
Установка для наплавки |
ОКС-11231 |
1 |
2200х1850х2345 |
12 |
|
13 |
+плазменная горелка |
ПЛНЕ-Р1 |
|
|
|
|
14 |
Установки для наплавки |
ОКС-011-02 |
1 |
1850х1250х1450 |
18 |
|
15 |
Стеллаж для отремонтированных деталей |
|
2 |
1300×880×818 |
|
|
16 |
Шкаф для инструмента |
ОРГ-5126 |
2 |
1300×450×1176 |
|
|
17 |
Ларь для обтирочного материала |
03.145.800-1 |
1 |
600×500 |
|
|
18 |
Стеллаж |
|
1 |
1500×920 |
|
|
19 |
Ящик для мусора |
0305.5.800 |
1 |
600×600 |
|
|
20 |
Стеллаж для ремонтируемых деталей |
|
7 |
1200х750 |
|
|
21 |
Стол металличский |
|
2 |
800х1200 |
|
