Подвеска для гальванических работ
400 руб.
Для восстановления деталей машин, кроме гальванической установки, необходимы подвесные приспособления (технологическая оснастка). От конструкции подвесных приспособлений зависит производительность труда, качество получаемых покрытий и коэффициент загрузки гальванического оборудования.

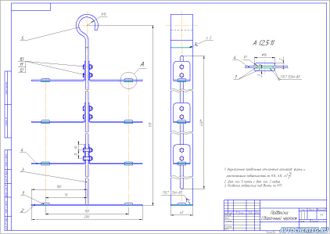

В проекте приведен чертеж подвески. Для 1 группы (куда входит ось коромысел) деталей применяются групповые переналаживаемые приспособления, вмещающие, в зависимости от размеров, по 4 – 12 деталей на одной подвеске. Подвески собираются из унифицированных деталей, и за счет паза в основании (дет. 5) легко регулируются на "любой размер. Повышенные требования предъявляются только к прижимам (дет. 2), которые должны быть жесткими и упругими. Поэтому прижимы изготавливаются из Ст. 65Г с последующей термообработкой. При изготовлении прижимов из Ст. 45 без термической обработки они быстро в процессе эксплуатации теряют исходную жесткость, и наблюдается частое выпадение деталей из подвесок при технологических перемещениях.
Изоляция подвесок, за исключением контактных пяток, производится полихлорвиниловой пленкой в два слоя. Для лучшего прилегания к поверхности подвесного приспособления пленку перед обмоткой подогревают в воде при 40 – 60°С. Срок службы этих подвесок до ремонта равен 3 – 4 месяцам беспрерывной работы.
| Описание к чертежу | Краткое описание без расчетов |
| Спецификация к сборочному чертежу | есть |
| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
