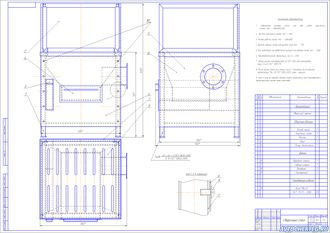

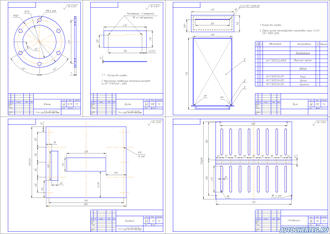

Разработанная конструкция поста предназначена для выполнения работ по электро- и газосварке и представляет собой сварочный стол сварной конструкции с принудительной вентиляцией и ящик для инструмента. Кроме того в представленном столе имеется колчан для хранения электродов. В архиве сборочный чертеж, деталировка и технологическая карта на подготовку деталей к сварке.
Основа стола – это каркас 1, выполненный из квадратных труб. Внутри данного каркаса закреплен сварной кожух вентиляции 5, который соединяется с центральной вентиляцией участка. Для хранения инструмента и приспособлений, стол имеет ящик 4, а для хранения электродов – колчан 3. Для защиты лица сварщика, ближайшего оборудования или рабочих, стол имеет защитный экран 2, который отсекает искры и частицы горячего металла. Каркас 1 стола в качестве эстетики имеет переднюю 6 и заднюю 7 стенки, а также боковины 8. Непосредственно сварочные работы производят на столешнице 7, которая имеет прорези для отсоса вредного дыма и пыли.
|
Описание к чертежу
|
Краткое описание без расчетов |
|
Спецификация к сборочному чертежу
|
есть |
|
Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
