Стенд для диагностики и промывки форсунок
700 руб.
Разработанное приспособление предназначено для диагностирования качества распыления и герметичности насос форсунок, а также их промывки.

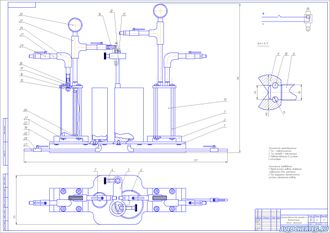

Стенд для промывки и диагностики насос форсунок состоит из основания (1) на котором закреплены проверочная колба 7 и промывочная колба 6. Двух гильз 11 в которых под давлением хранится и подается к форсункам промывочная и диагностическая жидкости. Двух манометров 30 и системы трубопровода.
Для проверки форсунки на герметичность необходимо закрепить ее в фиксаторе 5 стопором форсунки 8. Ослабить стопор 4 и поместить фиксатор 5 над диагностической колбой 7 и подать жидкость под давлением для оценки герметичности и качества распыления. Для промывки форсунки необходимее поместить форсунку над промывочной колбой 6 и пропустить через нее промывочную жидкость. После выполнения этой операции снова проконтролировать качество распыления и герметичность.
| Описание к чертежу | Описание с краткими расчетами |
| Спецификация к сборочному чертежу | есть |
| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
:format(png)/9d915ebbe9095fd.ru.s.siteapi.org/img/ac7e178e51ae087c495726caa9eb715b897e228c.jpg "Прибор для проверки форсунок")
