Приспособление для закрепления маслянного насоса
400 руб.
Приспособление предназначено для закрепления маслянного насоса при его ремонте (сборке или разборке) и представляет собой пневмотиски, установленные на верстаке или столе слесаря.
Краткая характеристика:
Тип – пневматическое, стационарное
Габаритные размеры, мм – 433х180х145
Масса, кг – 27,5
Приспособление состоит из корпуса 1, к которому крепятся пневмотиски, состоящие из: цилиндра 20, верхней крышки 19, крышки 14, штока 12, поршня 13, осей 8, 9, 10, промежуточного рычага 11 и рычага 5. Рычаг 5 передает усилие сжатия на шток 4, перемещение которого ограничивается штифтом 3, а далее – на упор 2 и губки 16. Положение упор 2 и губки 16 (размер зажимаемой детали) регулируется резьбовой оправкой 6 и втулкой 7.
Пневмоцилиндр крепится к корпусу 1 посредством болтов.
Сжатый воздух подается в цилиндр через штуцер с давлением, не превышающим 7 бар.
| Описание к чертежу | Краткое описание без расчетов |
| Спецификация к сборочному чертежу | есть |

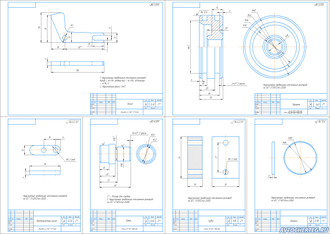

| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
