Приспособление для разборки маслянного насоса
Приспособление для разборки маслянного насоса

Приспособление для разборки маслянного насоса

Артикул: 601

500 руб.

В корзину

Разработанная конструкция приспособления предназначена для фиксации маслянного насоса при его разборке, сборке. Приспособление унифицированное, стационарное, с механическим приводом зажимного устройства.


Конструкция приспособления обеспечивает надежную фиксацию насоса при минимальном усилии зажима. Это обеспечивается путем применения трех упоров, расположенных под определенным углом.

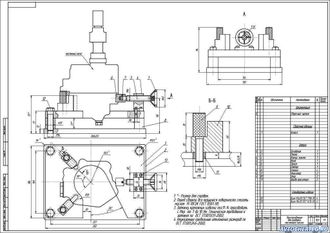

Основа конструкции приспособления – основание 1, которое может быть закреплено на слесарном верстаке или столе. К основанию 1 через четыре стойки 8 крепится плита 3. Плита 3 имеет вырез для удобства установки корпуса насоса и возможности отворачивания гайки заглушки насоса. На плите 3 установлены два упора 10, положение которых возможно регулировать в пазах плиты 1 и фиксировать при помощи затяжки фиксаторов 9 и шайбы 11.

Прижим насоса осуществляется зажимом 6 и винтом 5, который вращается в корпусе 4. При этом зажим 6 имеет возможность радиально вращаться на винте 5, а его положение ограничивается стопором 7.

Вращение винта 5 осуществляется колесом 1.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1
