Приспособление для выпрессовки шкворней ГАЗ
Приспособление для выпрессовки шкворней ГАЗ

Приспособление для выпрессовки шкворней ГАЗ

Артикул: 1501

550 руб.

В корзину

Конструкция данного приспособления предназначена для выпрессовки шкворней. Приспособление выполнено на основе стандартного бутылочного домкрата. Оно является переносным и разборным, что существенно облегчает его транспортировку и хранение.

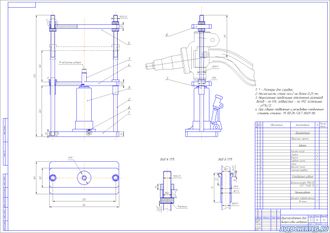

Основной элемент – гидравлический домкрат на 10 тонн (9). Домкрат закрепляется на нижней плите (1), которая является одновременно и основанием всего приспособления. К этой плите на двух стойках (2) крепятся средняя (4) и верхняя плита(6). При этом верхняя плита является упором при выполнении прессовых работ. Положение этой плиты может регулироваться посредством гаек (5). Средняя плита – подвижная, перемещается во втулках (3) вместе со штоком домкрата. Выпрессовка шкворня происходит при помощи съемной оправки (7), которая вставляется в отверстие средней плиты (4)

Работа с приспособлением

Выполнить предварительные разборочные работы на переднем мосту.

Установить приспособление под нижнюю часть балки, предварительно зафиксировав съемную оправку по шкворень.

Отрегулировать положение верхней плиты при помощи гаек. При этом приспособление должно быть надежно зафиксировано на мосту.

Осуществить сперссовку шкворня созданием давления в домкрате.

Снять приспособление.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1
