Приспособление для выпрессовки шкворней
Приспособление для выпрессовки шкворней

Приспособление для выпрессовки шкворней

Артикул: 32
495 руб.
В корзину

Разработанная конструкция съемника предназначена для спрессовки шкворней грузовых автомобилей, на примере автомобиля КамАЗ.

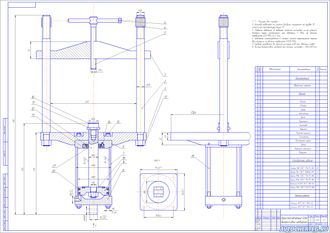

Основным элементом приспособления является плита (1), к которой крепится пневмоцилиндр, состоящий из: нижней крышки (9), крышки (8), штока (12), поршня (14), цилиндра (7), сальников (20) и (21), крышки сальника (13). На конце штока (12) установлен толкатель шкворня (10), фиксирующийся распорной гайкой (11). Закрепление приспособления на ступице автомобиля осуществляется двумя стойками (2) и упором (3). Кроме того перед началом работы съемник устанавливается в определенное положение винтом (5) и рукояткой (6). Регулировка положения съемника осуществляется фиксаторами (4).

Выпрессовка шкворня производится следующим образом: на место нижней крышки шкворня устанавливают толкатель . Фиксаторы должны быть на одинаковом расстоянии от верхней кромки винта. Упор сни¬мают и съемник устанавливают на поворотный кулак автомобиля. Упор устанавливают на место, подложив под винт толкатель. Упор устанавливать строго параллельно крышке. Перекос приспособления не допустим. Винт завинчивают до упора, к съемнику присоединяют шланг сжатого воздуха и подают воздух, производят выпрессовку шкворня. При этом упор с винтом опуска¬ется относительно поворотного кулака вниз, и шкворень выталкива-ется во внутрь поршня. Процесс выпрессовки производится в несколько повто¬ряющихся приемов. Ход поршня 60 мм. После уменьшения зазора между упором и кулаком до 3-5 мм (первоначально 50-60 мм) подачу воздуха прекращают, и при помощи рукоятки завинчивают винт до полного перемещения поршня пневмоцилиндра в исходное положение. Повторные действия производят до выпадения шкворня.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

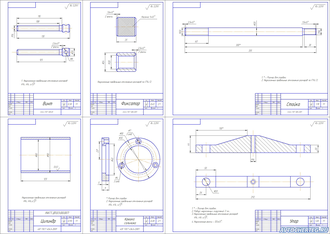

Деталировка к сборочному чертежу есть
Формат основного чертежа А1

Тематические чертежи


Костя Широбоковъ
Костя Широбоковъ

Здравствуйте, подскажите, какой формат файла этого чертежа? Автокад или компас?

Комментировать
Алексей Латышев
Алексей Латышев

Здравствуйте! Все чертежи выполнены в формате Компас, но по желанию можем пересохранить в Автокад, только в комментариях это укажите

Евгений Ушаков
Евгений Ушаков

Деталировка только на 1 лист? или может быть больше.

Комментировать
Admin

Здравствуйте! Деталировка на 1 листе - несколько деталей (как на скриншоте)
