Приспособление для установки редуктора ГАЗ
Приспособление для установки редуктора ГАЗ
Приспособление для установки редуктора ГАЗ
Приспособление для установки редуктора ГАЗ
Приспособление для установки редуктора ГАЗ
Приспособление для установки редуктора ГАЗ
Приспособление для установки редуктора ГАЗ
Приспособление для установки редуктора ГАЗ
Приспособление для установки редуктора ГАЗ

Приспособление для установки редуктора ГАЗ

Артикул: 1503

650 руб.

В корзину

Разработанная конструкция приспособления предназначена для установки редуктора автомобиля ГАЗ-3308. Установка редуктора производится на ровной площадке. Приспособление представляет собой подкатной домкрат с гидроприводом.

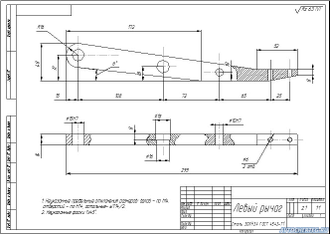

Основной элемент приспособления – сварная рама 1, состоящая из двух швеллеров 10у. На раме 1 крепится болтами стойка рычагов 2. Эти рычаги представляют собой траверсу, на которую укладывается редуктор. Этот узел состоит из двух рычагов 4 и 5 (левый и правый), опоры хвостовика редуктора 7 и основной опоры редуктора 8. Рычаги связаны между собой маятником 3, в который упирается шток домкрата 23. Рычаг поворачивается относительно своей стойки 2 на оси 6, перемещение которой ограничивается стопорными кольцами 21.

Рама приспособления 1 перемещается по поверхности пола на задних колесах 9 и передних роликах 11. Задние колеса 9 вращаются на оси 10, перемещение которой ограничивается шайбами 20  и шплинтами 22. Передние ролики 11 вращаются на оси 14. Их перемещение ограничивается распоркой 12 и втулками 13. Положение оси также фиксируется шплинтами 22.

Подъем и опускание редуктора осуществляется при помощи гидравлического домкрата 23, который закреплен на раме 1 болтами 15.



Правила пользования:



- установить редуктор на опоры приспособления, прослеив за тем, чтобы хвостовик редуктора (фланец) надежно был установлен на опоре хвостовика;

- проверить установку агрегата;

- подвести приспособление к заднему мосту;

- приподнять редуктор вместе с опорами при помощи домкрат на необходимую высоту;

- установить редуктор в задний мост, зафиксировать;

- выполнить монтажные работы, отвести приспособление от моста.



Правила ТО и ремонта приспособления:



- периодически проверят состояние всех деталей приспособления;

- следить за состоянием резьбовых соединений;

- не допускать ненадлежащей установки агрегата;

- неисправные детали заменяют.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1
