Разработанная конструкция приспособления предназначена для проверки тепловых зазоров в ГРМ двигателей ВАЗ 2101-07, а также регулировки этих зазоров (дополнительно требуется щуп толщиной 0.15 мм).

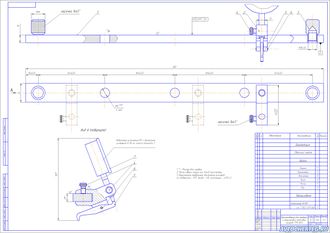

Основным элементом приспособления является планка 1, которая крепится к шпилькам крепления корпуса распределительного вала посредством двух фиксаторов 3. По планке перемещается кронштейн 2, который фиксируется в каждом положении при помощи винта 4. К кронштейну 2 крепится индикатор часового типа 7 с пределами измерений 0-10 мм класса точности. Индикатор 7 также фиксируется в кронштейне 2 винтом 4. Кроме всего перечисленного, кронштейн 2 имеет рычаг 5, соединенный с ним осью 6. Одним концом рычаг 5 упирается в толкатель клапана ГРМ, другим – в лапку индикатора 7.
|
Описание к чертежу
|
Краткое описание без расчетов |
|
Спецификация к сборочному чертежу
|
есть |
|

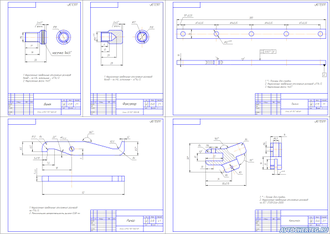

Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
