Артикул: 422
1260 руб.
Приспособление предназначено для разборки и сборки энергоаккумулятора а/м КамАЗ.
Краткая характеристика:
Тип – механическое, стационарное
Габаритные размеры, мм – 555х310х310
Масса, кг – 15

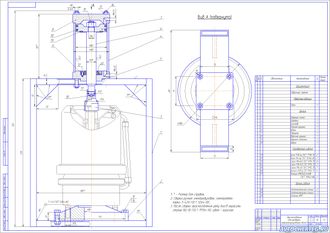

Приспособление состоит из рамы 1, представляющую собой сварную конструкцию. В нижней части рамы 1 установлена опорная плита 2 с отверстиями под болты крепления тормозной камеры. В верхней части рамы 1 установлен пневмоцилиндр, состоящий из двух крышек 5 и 8, цилиндра 4, штока 6 и поршня 7. Уплотнения в пневмоцилиндре производятся при помощи уплотнительных колец 18 и 19, сальника 20, который удерживается крышкой 9.
Нажатие на шток энергоаккумулятора происходит через оправку 3, фиксируемую на штоке 6 при помощи стопорного кольца 17 и шарика 10.
|
Описание к чертежу
|
Описание с краткими расчетами |
|
Спецификация к сборочному чертежу
|
есть |
|

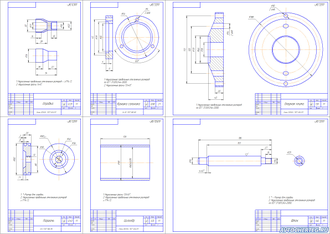

Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
Комментарии
Добавить комментарий
Это и есть расчеты. Швы также относятся к силовым расчетам
Да, на фото все чертежи: сборочный А1 и деталировка А1
Есть только расчет сварных швов
