Приспособление для проверки ГБЦ на герметичность
Приспособление для проверки ГБЦ на герметичность

Приспособление для проверки ГБЦ на герметичность

Артикул: 679

650

Разрабатываемая конструкция приспособления предназначена ля испытания головок блока цилиндров после их ремонта. При помощи данного приспособления проводят прессовку головки блока (рубашки охлаждения) и испытывают клапанный механизм на герметичность.

Приспособление устанавливается на стол моечной установки или стол, имеющий слив воды, так как основным рабочим элементов при работе с приспособлением является напор жидкости.

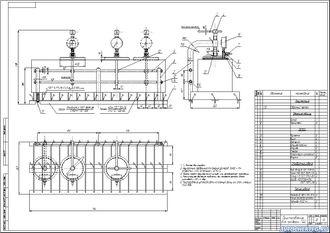

Основа приспособления – сварной остов 1, выполненный в виде ряда пластин, которые позволяют надежно установить головку блока на плоскость и, при этом, контролировать возможные утечки жидкости.

К остову 1 крепятся три стойки 8, в которых установлены направляющие кронштейна 9. Кронштейн 2 – устройство, позволяющее фиксировать головку блока цилиндров в неподвижном состоянии. Этих кронштейнов два, по оному на камеру сгорания.

В кронштейне 2 вращается зажимной винт 4 с рукояткой 3. На конце винта установлена заглушка 5 с уплотнительным кольцом 16. Кроме этого к заглушке подводится вода по давлением через штуцер 6 и штуцер-тройник 7, с установленным на него манометром 15.

Перемещение кронштейнов к проверяемым камерам сгорания осуществляется по направляющим через медные втулки 10.

Работа приспособления заключается в следующем.

Для контроля герметичности рубашки охлаждения остаточно установить головку блока на остов и зажать двумя заглушками в любом месте. После этого подать через патрубки воду под  давлением и контролировать наличие или отсутствие утечек.

Для проверки герметичности клапанов ГРМ необходимо заглушку установить строго над камерой сгорания, зафиксировать данное положение и через штуцер подать воду. По манометру контролировать падение давления в течение 1 минуты. При герметичной камере сгорания (клапанах) падение давления наблюдаться не будет.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1
