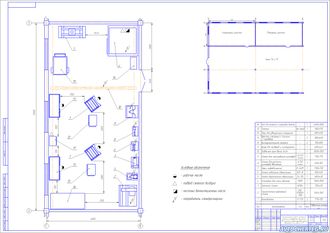

Проект моторного участка
Моторный участок располагается в отдельном помещении. На агрегатном участке проводятся следующие виды работ: разборочно-сборочные, моечные, диагностические, регулировочные и контрольные операции по двигателю, снятым с автомобиля для ТР.
После диагностики технического состояния двигатели, снятые с автомобиля, моют. Предварительно из картеров двигателей сливают масло, из системы охлаждения двигателя - воду и т. д. После наружной мойки двигатель, для разборки и ремонта устанавливают на стенды.
В соответствии с техническими условиями на контроль и дефектовку детали сортируют на годные, негодные и требующие ремонта. С помощью мерительного инструмента и специальных приспособлений определяют отклонения в размерах и форме деталей, сопоставляя результаты с техническими условиями.
№ п/п |
Наименование оборудования |
Кол- во |
Габаритные размеры, мм |
Пло-щадь м2 |
Энерго- ёмкость, КВт |
Стои-мость, тыс. руб |
Марка или модель |
1 |
Кантователь |
2 |
770×750 |
0,6 |
- |
11 |
Р-770 |
2 |
Горизонтально-фрезерный станок |
1 |
1340×1140 |
1,5 |
1,5 |
498 |
JMD 939GHV DRO |
3 |
Заточной станок |
1 |
700×450 |
0,5 |
0,4 |
7 |
И138А |
4 |
Установка для мойки деталей |
1 |
1900×1950 |
3,7 |
3 |
20 |
196М |
5 |
Станок вертикально-сверлильный |
1 |
680×430 |
0,3 |
1 |
25 |
2А-135 |
6 |
Станок радиально-сверлильный |
1 |
900×460 |
0,4 |
0,6 |
26 |
КРС-15 |
7 |
Пресс гидравлический |
1 |
1700×750 |
2,5 |
- |
10 |
Р-342М |
8 |
Станок для расточки цилиндров двигателя |
1 |
600×350 |
0,2 |
0,8 |
600 |
AC100 Comec |
9 |
Станок для хонингова-ния цилиндров |
1 |
790×770 |
0,6 |
1 |
400 |
LEV125 Comec |
10 |
Подвесная кран-балка Q=2т |
1 |
3600×1300 |
- |
3 |
100 |
- |
|
Итого |
|
|
10,9 |
|
1 697 |
|
ВЕДОМОСТЬ на подборку технологической оснастки |
|||||||
№ п/п |
Наименование оборудования |
Кол- во |
Габаритные размеры, мм |
Площадь м2 |
Энерго- ёмкость, КВт |
Стои- мость, тыс. руб |
Марка или модель |
1 |
Биты-ударные для гайковёрта 6-36 мм |
2 |
- |
- |
- |
2 |
TheKing |
2 |
Набор измерительных предметов |
2 |
- |
- |
- |
5 |
King Tony |
3 |
Набор инструментов (кусачки,бокорезы,плоскогубцы) |
2 |
- |
- |
- |
6 |
AutoCAN |
4 |
Набор плоских и крестовых отвёрток |
2 |
- |
- |
- |
2 |
KingTony |
5 |
Набор молотков |
2 |
- |
- |
- |
3,5 |
Linse |
6 |
Набор напильников |
2 |
- |
- |
- |
5 |
Jonnesway |
7 |
Набор плашек и метчиков |
2 |
- |
- |
- |
5,5 |
Крепыш |
8 |
Набор угловых ключей 10-32мм |
2 |
- |
- |
- |
5 |
AutoCAN |
9 |
Переносная лампа 36В |
2 |
- |
- |
- |
1 |
Aicd |
10 |
Пистолет для обдува деталей сжатым воздухом |
2 |
- |
- |
- |
6 |
Nice |
11 |
Гайковёрт пневматический |
2 |
- |
- |
- |
6 |
Gambl 043 |
12 |
Универсальный набор инструмента |
2 |
- |
- |
- |
8 |
AutoCAN |
|
Итого |
|
|
|
|
110 |
|
ВЕДОМОСТЬ на подборку организационной оснастки |
|||||||
№ п/п |
Наименование оборудования |
Кол- во |
Габаритные размеры, мм |
Площадь м2 |
Энерго- ёмкость, КВт |
Стои- мость, тыс. руб |
Марка или модель |
1 |
Шкаф для приборов и инструмента |
1 |
600×440 |
0,3 |
- |
5 |
|
2 |
Инструментальная тележка |
2 |
700×500 |
0,3 |
- |
8 |
|
3 |
Верстак слесарный с тисками 2 тумбовый |
2 |
1500×650 |
1 |
- |
8 |
|
4 |
Ларь для обтирочного материала |
1 |
800×400 |
0,3 |
- |
6,7 |
|
5 |
Тележка |
1 |
1160×910 |
1,1 |
- |
7 |
Не стандарт |
6 |
Стол для контроля и сортировки деталей |
1 |
2200×1000 |
2,2 |
- |
9 |
|
|
Итого |
|
|
6,6 |
|
59,7 |
|
Описание к чертежу | Описание отсутствует |
Экспликация оборудования | есть |
Площадь производственного участка | 72 кв.м. |
Формат основного чертежа | А1 |
