Борторасширитель для покрышек
Борторасширитель для покрышек
Борторасширитель для покрышек

Борторасширитель для покрышек

Артикул: 1461

600

Спредер (бороторасширитель) предназначен для проведения осмотра и ремонта внутренней поверхности покрышки.


Спредер состоит из следующих деталей

рама

1

прижим оттяжного крюка

11

основание

2

ползун

12

поперечины

3

корпус ползуна

13

ушко

4

винт

14

стойка

5

втулка

15

ролик

6

корпус втулки

16

корпус подшипника

7

крышка

17

верхний крепеж крюка

8

ручка

18

нижнее крепление крюка

9

фиксатор

19

крюк

10







 Установите покрышку на ролики (6) и зацепите корд покрышки крюками  (10). Вращайте винт (14) ручкой (18) до максимального разведения корда в стороны.

Описание к чертежу Краткое описание без расчетов

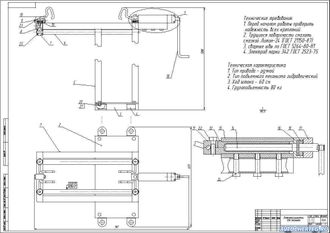

Спецификация к сборочному чертежу есть

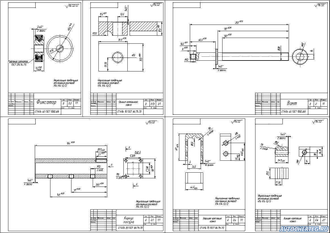

Деталировка к сборочному чертежу есть
Формат основного чертежа А1

Нет комментариев
