Захват для газовых баллонов ГБО
Захват для транспортировки баллонов предназначен для снятия и установки их на автомобиль который работает на сжатом природном газе. Применяется на участках по ремонту и оборудованию автомобилей работающих на сжатом природном газе.

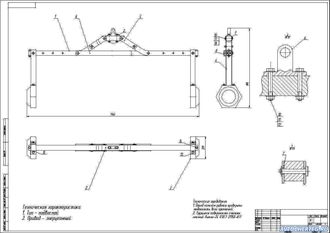

Захват состоит из рычагов 1 соединенных кронштейнами 8. К верхнему концу рычагов через крепежными пластинам 5 крепится распорка 2. К распорке болтами 10 крепится ушко 6 за которое подвешивается захват. С другой стороны к рычагам через скобы 4 крепятся захваты 3 выполненные в форме торцов баллонов.
Подведите приспособление для транспортировки баллонов кран балкой к баллону и разместите его захваты на торцах баллона который нужно поднять. Медленно выбирая трос кран балки поднимите приспособление чтобы оно захватило баллон который собственным весом будет сводить рычаги на своих торцах.
Описание к чертежу | Описание с краткими расчетами |
Спецификация к сборочному чертежу | есть |

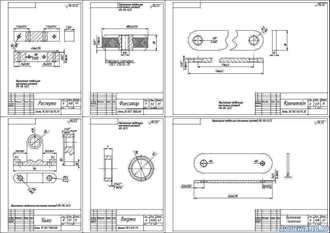

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
