Устройство для вывешивания агрегатов грузовых автомобилей
700

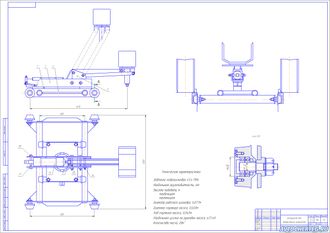

Подъемник предназначен для вывешивания над осмотровой площадкой подвижного состава автобусов и грузовых автомобилей, с целью проведения необходимого технического обслуживания сопутствующего текущего ремонта, а также капитального ремонта. Гидравлический подъемник представляет собой продольную 1 и поперечную 2 тележки, с установленным гидравлическим домкратом 3.

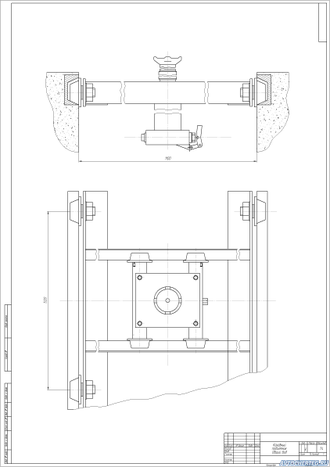

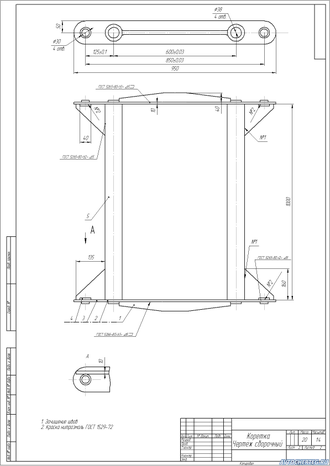

Ход плунжера домкрата с бесступенчатым регулированием подъема и опускания. При этом домкрат 3, сконструирован на тележках 1 и 2, может перемещаться как в продольном, так и в поперечном направлениях. В продольном направлении тележка 1 перемещается на катках 5 по внутренним поверхностям полок швеллеров 6, вмонтированных в пол 4. Смонтированный домкрат 3 на поперечной тележке 2 перемещается по раме продольной тележки 1. Установка подъемников производиться через профильные отверстия 8 в верхних полках швеллеров 6 и отверстии 9 в верхних полках швеллеров 10.
| Описание к чертежу | Полное описание к чертежу |
| Спецификация к сборочному чертежу | есть |

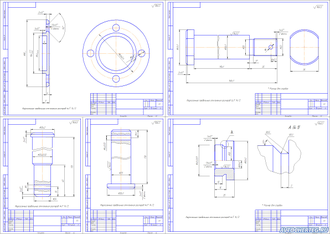

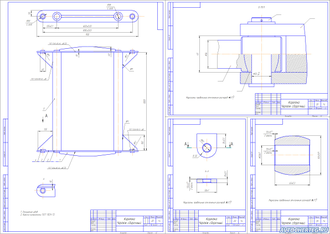

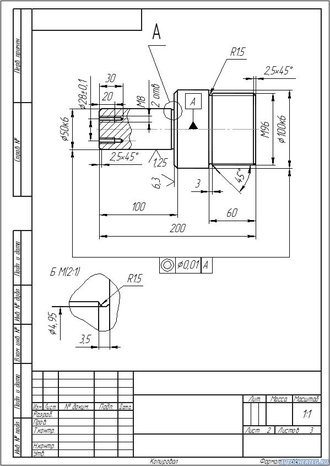

| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
