Все необходимые спецификации и конструкторский раздел с расчетами.
Конструкция состоит из пневматического механизма, насоса, тележки, шланга высокого давления, распылителя.
Пневматический механизм состоит из двух цилиндров, штока, поршней, верхней, средней и нижней крышек.
Шток пневмодвигателя при помощи специальной гайки соединен со штоком насоса.
В средней крышке вмонтирован клапанный механизм, который состоит из корпуса, золотника, пластины, шарика, пружины и крышек. На крышках смонтированы толкатели с пружинами.
С помощью нестандартных штуцеров к средней крышке пневмодвигателя крепится корпус клапанного механизма. Данные штуцеры позволяют через канал золотника и отверстия в корпусе соединять поочередно надпоршневые и подпоршневые полости обоих цилиндров между собой и с атмосферой.
Принцип работы пневматического механизма заключается в следующем. Золотник выставляется в верхнее положение и сжатый воздух подается в надпоршневые полости. Таким образом, поршни со стоком перемещаются вниз, и тогда воздух из под поршневых полостей через золотник и штуцер выходит в атмосферу.
В конце хода верхний поршень начинает сжимать пружину толкателя, золотнике при этом не перемещается, так как удерживается шариком, поджатым пружиной.
Когда усилие пружины шарика, золотник скачкообразно переместится в нижнее положение. Сжатый воздух начнет поступать в подпоршневые полости, а под поршневые полости соединяются с атмосферой. Поршни и щиток переместятся вверх, и цикл повторится аналогично.
Насос, совершая возвратно-поступательное движение, производит нагнетание консервационного материала по шлангу высокого давления к краскораспылителю.
Нагнетание консервационного материала происходит в обоих направлениях хода штока насоса, что создает непрерывность подачи.
Пневматический механизм с насосом, как одна сборочная единица крепится болтами на тележке, которая представляет собой сварной бак с прикрепленными к нему колесами.
С передней стороны тележки расположен неподвижный барабан для укладки рукава. Внутри барабана имеется ниша с двумя полками, закрывающаяся дверкой.
Тележка имеет щуп для измерения заполнености, сливную пробку и заливную горловину.
Пневмогидросистема установки состоит из крана, влагоотдителя, маслораспылителя, редукционного пневмоклапана, обратного клапана и манометра.
С помощью обратного клапана производится продувка шланга высокого давления и краскораспылителя по окончанию работы.
Оборудование работает следующим образом: поворотом крана в сторону надписи «насос» производится подача воздуха через влагоотделитель, маслораспылитель и редукционный клапан к пневмодвигателю, который приводит к движению шток насоса.
Насос производит после всасывания нагнетание консервационного материала по шлангу высокого давления и распылителю, при этом обратный клапан закрыт. По окончании работы кран поворачивают в положение «продувка» и воздух через обратный клапан выдавливает остатки нагнетаемого материала.
|

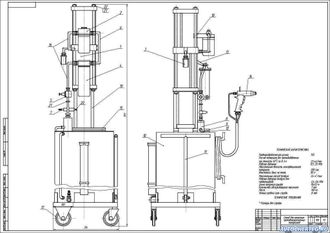

Описание к чертежу
|
