Тележка для снятия ведущего моста КАМАЗ
Тележка для снятия ведущего моста КАМАЗ

Тележка для снятия ведущего моста КАМАЗ

Артикул: 1480

600 руб.

В корзину

Разработанное приспособление предназначено для демонтажа и установки  ведущих и ведомых мостов грузовых автомобилей.


Тележка для снятия мостов состоит из основания(1) к которому крепятся колеса (2) два колеса в задних вилках (6) на осях (3) и одной передней  вилке (8) служащей для разворота и фиксации тележки на одном месте с помощью колеса которое при полном вывороте упирается в основание и не дает телеге перемещаться. На основание(1) установлены два домкрата (33) к которым крепятся два ложа (10) в который ложиться мост при его установке или  снятие. Домкраты подводятся по отдельности каждый своим рычагом. Сброс давления происходит одновременно. Рычаги сброса на домкратах соединены длинным рычагом (15).

Для снятия моста необходимо подкатить телегу под вывешенный автомобиль, подвести ложе (10) к мосту вплотную. Освободить мост от всех креплений и рычагом (15) сбросить давление. Выкатить снятый мост.

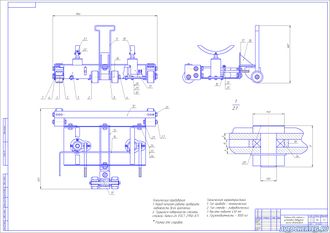

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1
