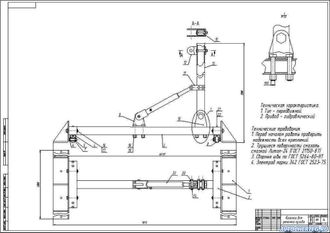

Стенд для ремонта кузова ЛиАЗ-5256
Стенд предназначен для выполнения ремонтных работ связанных с восстановлением первоначальной геометрии кузова автомобиля ЛиАЗ 5256.
Стенд состоит из:
1 |
рельс |
9 |
опора |
2 |
поперечина |
10 |
вилка |
3 |
ланжерон |
11 |
ушко |
4 |
вилка колеса |
12 |
скоба |
5 |
ось колеса |
13 |
стойка |
6 |
гайка колеса |
14 |
шпилька |
7 |
втулка колеса |
15 |
штифт |
8 |
колесо |
|
|
Стандартных крепежных элементов и гидравлического цилиндра.
Автобус с поврежденной головной частью устанавливается перед рельсом и фиксируется крепежом к полу. Поперечина со стойкой выставляется напротив поврежденной стойки ветрового стекла и фиксируется болтами к рельсам. На поврежденную стойку крепятся стандартные рихтовачнные захваты которые цепью и штифтом крепятся к скобе находящейся на стойке. В гидравлический цилиндр подается давление и он отводя стойку и цепь вытягивает поврежденный элемент.
Описание к чертежу | Краткое описание без расчетов |
Спецификация к сборочному чертежу | есть |
Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
