Приспособление для запрессовки подшипников ступицы
Приспособление предназначено для запрессовки/выпрессовки подшипников ступицы ГАЗ. Приспособление переносное, с гидравлическим приводом, может использоваться и для запрессовки иных деталей класса «круглые».

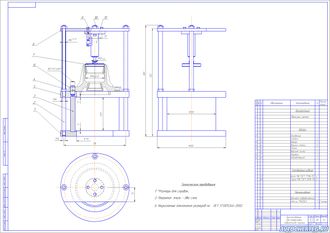

Приспособление состоит из основания 1, к которому на трех стойках 2 крепится плита 5 и корпус 3. На плиту 5 устанавливается ступица колеса. Также со стойками 2 приспособления связана верхняя плита 6, на которую крепится гидравлический домкрат 11. Резьбовые соединения стойки закрыты втулками 4, которые также являются опорой верхней плиты 6 . Выпрессовка/запрессовка подшипника ступицы осуществляется при помощи оправки 7, которая может быть заменена на оправку с меньшим диаметром для работы с наружным подшипником ступицы.
Порядок работы с приспособлением
Установить приспособление на ровную рабочую поверхность (стол, верстак);
Установить ступицу колеса на плиту приспособления;
Установить обойму подшипника, подвести шток с оправкой к обойме подшипника;
Проверить центровку подшипника (обоймы) относительно корпуса, при необходимости – отцентровать;
Создать давление в гидравлическом домкрате, осуществить запрессовку обоймы подшипника;
Повторить операции для наружной обоймы, предварительно сменив оправку приспособления.
Описание к чертежу | Описание с краткими расчетами |
Спецификация к сборочному чертежу | есть |

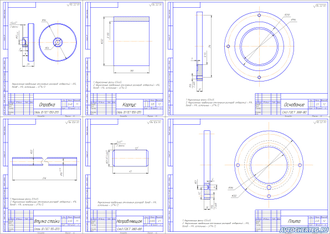

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
