Приспособление для разборки масляного насоса ЗИЛ
Приспособление для разборки масляного насоса ЗИЛ

Приспособление для разборки масляного насоса ЗИЛ

Артикул: 721
400 руб.
В корзину

Стенд служит для фиксации корпуса масляного насоса автомобиля при выполнение расборочно сборочных работ.

Описание Характеристики

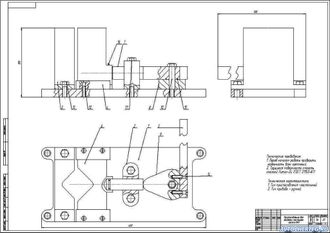

Стенд состоит из деталей:

1

основание

2

корпус толкателя

3

ручка

4

скоба

5

опорная губка

6

прижимная губка

7

толкатель

8

опорная шайба

9

кулачек

10

ось кулачка

 СТАНДАРТНЫЕ ИЗДЕЛИЯ

11

 БОЛТ М12*100 ГОСТ 5915-50

12

 ВИНТ М8*40 ГОСТ 17473-80

13

 БОЛТ М12*30 ГОСТ 5915-50

14

 ВИНТ М8*50 ГОСТ 17473-80

15

 ШАРИК  ГОСТ 3722-81

16

 шплинт ГОСТ 397-79



Стенд состоит из основания 1 которое крепится болтами к верстаку. Опорной губки 5 и прижимной губки 6 приводимой в движение кулачком 9.

Поместите масляный насос между губками 5 и 6 и поверните ручку 3 так чтобы кулачек 9 надежно зажал корпус насоса в приспособление.

Описание к чертежу Краткое описание без расчетов
Спецификация к сборочному чертежу есть

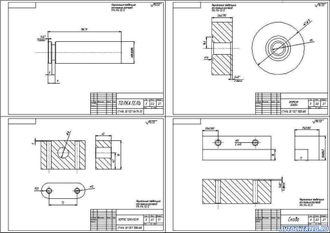

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
