Гидравлический пресс из домкрата 5 тонн
Пресс гидравлический из домкрата
Пресс гидравлический из домкрата

Пресс гидравлический из домкрата

Артикул: 400

400 руб.

В корзину

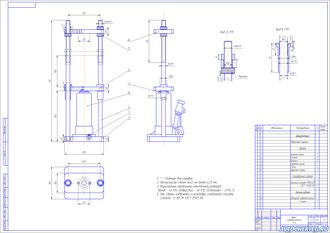

Сборочный чертеж гидравлического пресса, выполненного из заводского бутылочного домкрата грузоподъемностью до 5 тонн.

Устройство пресса

Основной элемент – гидравлический домкрат на 5 тонн (8). Домкрат закрепляется на нижней плите (1), которая является одновременно и основанием всего пресса. К этой плите на двух стойках (2) крепятся средняя (4) и верхняя плита(6). При этом верхняя плита является упором при выполнении прессовых работ. Положение этой плиты может регулироваться посредством гаек (5). Средняя плита – подвижная, перемещается во втулках (3) вместе со штоком домкрата.

Работа с прессом

Основное требование к работе с прессом – это правильный выбор расположения верхней плиты, при котором необходимо обеспечить наименьшее перемещение штока домкрата при выполнении прессовых работ.

При регулировке положения плиты и перед началом работы необходимо убедится в надежности закрепления плиты и установленных деталей, избегать перекоса. Не допускается применять пресс для выполнения работ, которые требуют больших усилий, чем 5 тонн.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

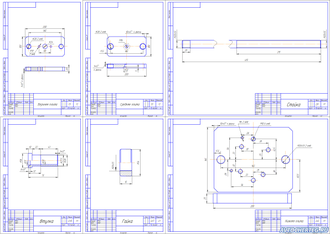

Деталировка к сборочному чертежу есть
Формат основного чертежа А1

Александр

А есть деталировка

Комментировать
Admin

Деталировка есть

Николай

Есть ли спецификация?

Комментировать
Admin

А на скриншоте чертежа разве не видно спецификацию???
