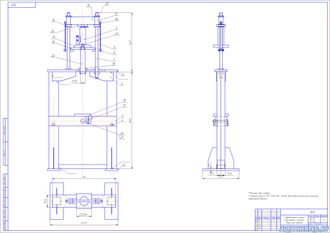

Пресс-домкрат
Пресс-домкрат

Пресс-домкрат

Артикул: 618
440 руб.
В корзину

Предлагается спроектировать рамный пресс с гидравлическим домкратом. Используя пресс можно выполнить запрессовку и выпрессовку различных деталей в автомобильных узлах. В дипломном проекте мной предлагается внедрить пресс, на котором можно выполнять практически любые «прессовые» работы встречающиеся в техническом обслуживании автомобилей.

Описание Характеристики

Работа на прессе производиться следующим образом. С учетом габаритных размеров ремонтируемого узла и возможности использования хода домкрата (165 мм) на раме переставляются траверсы с опорой. С помощью рычага рабочий приводит в действие домкрат, который приводит в действие пуансон, который всегда центрируется по втулке запрессованной в верхний лист рамы пресса.

В исходное положение домкрат возвращается при помощи пружин, когда открывается спускной клапан домкрата.

Описание к чертежу Краткое описание без расчетов
Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1
