Стенд проверки муфты свободного хода стартера
Стенд проверки муфты свободного хода стартера
Стенд проверки муфты свободного хода стартера
Стенд проверки муфты свободного хода стартера
Стенд проверки муфты свободного хода стартера
Стенд проверки муфты свободного хода стартера
Стенд проверки муфты свободного хода стартера
Стенд проверки муфты свободного хода стартера
Стенд проверки муфты свободного хода стартера

Стенд проверки муфты свободного хода стартера

Артикул: 546

700 руб.

В корзину

Предлагаемое устройство предназначено для дефектования шестерен муфты свободного хода стартеров.

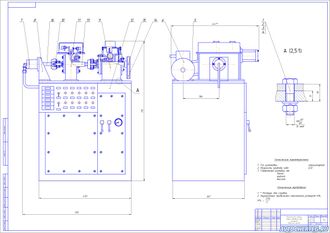

Установка состоит из стола 1, на котором закреплена плита 2, а внутри смонтированы гидростанция 3 и электропривод 4. На плите 2 смонтированы и механизм 5 привода вращения, и контрольное устройство 6. Механизм 5 привода вращения состоит из силового каркаса 7, в котором на опорах установлен вал 8 привода вращения, на левом конце которого расположена соединительная муфта 9, обеспечивающая зацепление вала 8 с шестерней 10 проверяемой муфты свободного хода стартера, а на правом - установлен шкив 11 через клиноременную передачу 12 с электродвигателем 13,обкатки.. На боковой стенке силового каркаса 7 закреплен силовой гидроцилиндр 14, шток 15 которого представляет собой зубчатую рейку, находящуюся в зацеплении с зубчатым колесом 16, причем последнее посредством шпоночного соединения связано с поводком 11 электромагнитной муфты 18. На верхней крышке 19 силового каркаса 7 расположены бесконтактные конечные выключатели 20, взаимодействующие с флажком 21, закрепленном на штоке 15 гидроцилиндра 14. Контрольное устройство 6 состоит из силового каркаса 22, в котором на опорах 23 качения расположена полая шлицевая втулка 24, на которой посредством шпонки 25 закреплена звездочка 26, взаимодействующая через цепь 27, шток 28, нагрузочную втулку 29, удерживаемую снизу гайками 30, с возвратной пружиной 31. Другой конец цепи 27 через шток 32 взаимодействует с грузом 33, удерживаемым гайками 34, предназначенными для создания момента проскальзывания шестерни 10, не превышающего 0,7 Нм. Возвратная пружина 31 предназначена для создания требуемого крутящего момента при проверке шестерни 10 и заключена в кожух 35, ограничивающий поворот звездочки 26 при превышении крутящего момента. На звездочке 26 закреплены подвижные упоры 36 и 37, обеспечивающие включение конечных выключателей 38 и 39, закрепленных на плите 40 силового каркаса 22., которые срабатывают после достижения требуемого крутящего момента, развиваемого проверяемой шестерней 10. Установленные на плите 40 конечные, выключатели 38 и 39 закрыты кожухом 41. Через втулку 24 проходит шлицевой вал 42, взаимодействующий одним концом посредством сменной оправки 43 с проверяемой шестерней 10, а 10 вторым концом через соединительную муфту 44 - со штоком 45 силового гидроцилиндра 46, который установлен на кронштейне 47, жестко закрепленном кз плите 2 и предназначенным для ввода проверяемой шестерни 10, установленной на сменной оправке 43 в зацепление с полумуфтой 9, установленной на валу 8 механизма проверки. На кронштейне 47 установлен конечный 20 выключатель 48, обеспечивающий подачу сигнала о вводе проверяемой шестерни 10 в зацепление с муфтой 9.

Установка работает следующим образом.

Проверяемая шестерня 10 устанавливается на оправку 43 шлицевого вала 42, который через муфту 44 и шток 45 перемещается силовым гидроцилиндром 46 и вводится в зацепление. Штоковая полость силового гидроцилиндра 46 находится под давлением в процессе всего времени испытаний и таким образом 35 удерживает проверяемую шестерню 10 постоянно, в зацеплении, преодолевая отталкивающие усилия, возникающие при создании крутящего момента.

Под действием давления масла в 40 штоковой полости гидроцилиндра 14 шток 15 при своем перемещении заставляет вращаться зубчатое колесо 16, которое через поводок 17 приводит во вращение электромагнитную муфту 18, 45, а последняя посредством вала 8 привода вращения и соединительной муфты 9 заставляет вращаться шестерню 10.

Когда шестерня 10 исправна, то она передает крутящий момент через шлицевой вал 42 и втулку 24 на звездочку 26, а она при своем повороте на определенный угол через цепь 27 и шток 28 поднимает нагрузочную втулку 29, которая при своем перемещении сжимает возвратную пружину 31, создавая тем самым сопротивление крутящему моменту. При своем повороте на определенный угол, зависящий от создаваемого крутящего момента, звездочка 26 нажимает подвижными упорами 36 и 37 на конечные выключатели 3 8 и 39, которые сигнализируют об исправности проверяемой шестерни 10.

Когда шестерня 10 не обеспечивает передачу нормированного крутящего момента, поршень силового гидроцилиндра 14 перемещается в крайнее положение, при этом срабатывает конечный выключатель 20 и подает команду о неисправности шестерни 10 по крутящему моменту.
