Трубогиб
Трубогиб

Трубогиб

Артикул: 1498

700 руб.

В корзину

Приспособление для гибки труб предназначено для изготовления скругленных деталей кузова автомобиля для выполнения кузовного ремонта. Детали изготавливаются в том случае если элемент не возможно восстановить путем нанесения ремонтных веществ. Подобный ремонт необходим если деталь разрушена сильной коррозии или в случае ДТП.

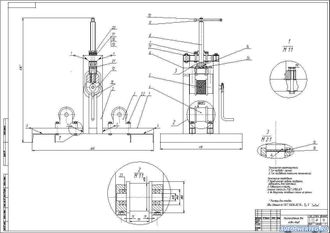

Приспособление для гибки труб состоит из основание (1), направляющая стойка (2), корпус подшипников ролика (3), ролик (4), рифлёный ролик (5), ползун (6). План гайка (7), винт (8),ограничитель (9), рукоять (10), поперечная балка (11), корпус подшипников рифлёного ролика (12) , шарик (13), корпус упорного подшипника (14), рукоять рифлёного ролика(15). И стандартных винтов  М4*5(16), болтов М8 *40(17), гаек М8(18), шайб Ø8 (19), болтов М8 *50 (20), болтов М7 *70 (21), болтов М8 *60 (22), подшипников ролика  (23), подшипника упорного (24).

Установите профильную трубу на ролики (4) и с помощью винта () прижмите рифленым роликом (5). Поверните винт(8) на четверть оборота с помощью рукояти(10). Рукоятью рифленого ролика (15) прокатайте заготовку по всей длине. Повторите операцию для получения необходимого радиуса.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

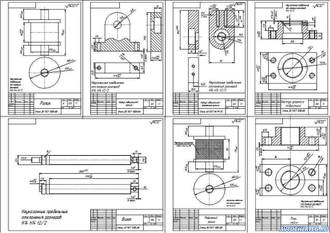

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
