Разработку ведем для автомобиля КамАЗ-5320 и его модификаций (передний мост по конструкции един для всех модификаций). Приспособление для выпрессовки шкворней  представляет собой раму 1 из труб, опирающихся на два неповоротных колеса 13 и два поворотных колеса 14.


На основании 2 смонтированы следующие узлы и детали: гидроцилиндр 12 со шлангами 11, траверсой 10, трубопроводами 22 и 23, краном 21, механизмом возврата штока в исходное положение 20, плунжером 18.

Редуктор 7 с механизмом привода плунжера гидроцилиндра17, направляющей стойкой плунжера 29 соединены совместно, на кронштейне 4 установлено крепление электродвигателя 6 и шестеренчатого насоса 8, на котором смонтированы механизм включения шестеренчатого насоса 5, ручка включения насоса 24 с пружиной 25.

На раме смонтированы:


  • механизм подъема и опускания 3, основание 2 со всеми смонтированными на ней узлами и деталями;
    • ручка 9 для подъема и опускания основания 2. На ручке смонтированы:

    гребенка 27 для фиксации положения подъема гидроцилиндра 12, кнопка «пуск», «стоп» 32, пружины гребенки 28;

    • кронштейн с пускателем 31.

    Рама 1 и основание 2 соединены двумя шарнирами 33 и механизмом наклона гидроцилиндра 19, обеспечивающим необходимый угол наклона гидроцилиндра соосно со шкворнем.

    С помощью ручки 9 гидроцилиндр 12 может быть поднят или опущен относительно уровня пола в пределах хода по колонкам 15. фиксация положения гидроцилиндра производится с помощью гребенки 27, на рамке которой имеется педаль.

    Шкив редуктора 30 имеет конусную выточку и подвижный конус, который шлицевым соединением перемещается по валу шестеренчатого насоса 8. Перемещение конуса производится механизмом включения и выключения шестеренчатого насоса 5, приводимого в движение с помощью ручки 24.

    Механизм привода плунжера гидроцилиндра 17 состоит из шатуна верхнего, двуплечевого рычага, шатуна нижнего, штока плунжера. Двуплечий рычаг плунжера совершает качательное движение, приводя в движение плунжер.

    Механизм возврата штока в исходное положение 20 представляет собой накидной подпружиненный ключ, которым отворачивается или заворачивается запорная игла, перекрывающая переливной канал, соединяющий подпоршневое пространство гидроцилиндра с масляным резервуаром.

    Ременная передача, механизм привода плунжера защищены кожухом 26. Заземление осуществляется через спецжилу кабеля питания.

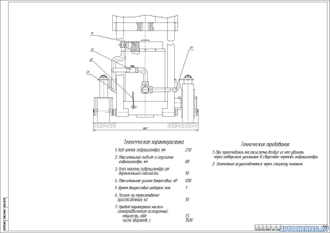

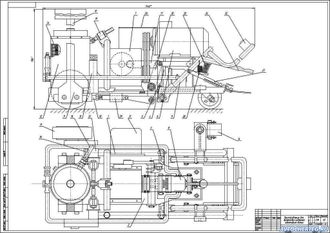

Описание к чертежу Полное описание к чертежу

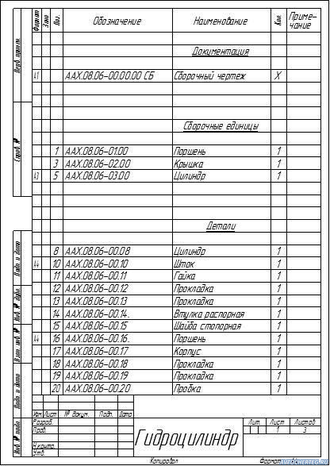

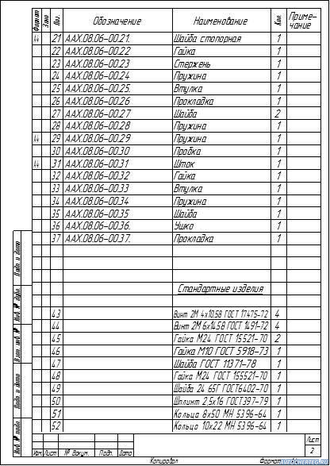

Спецификация к сборочному чертежу есть

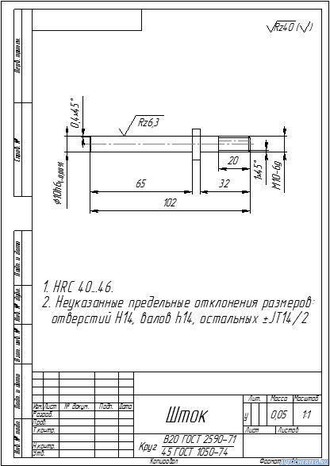

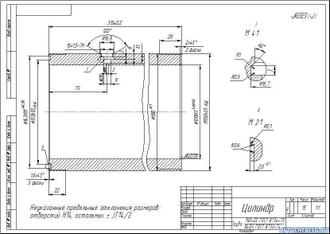

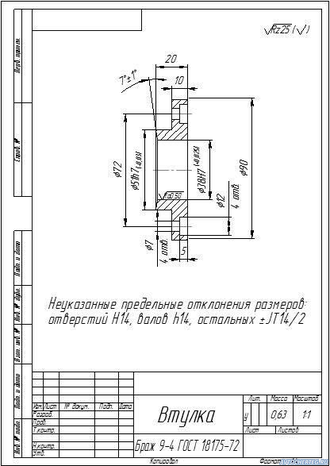

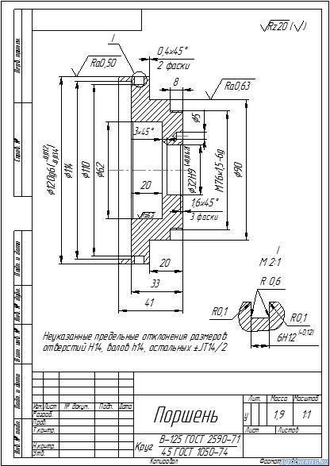

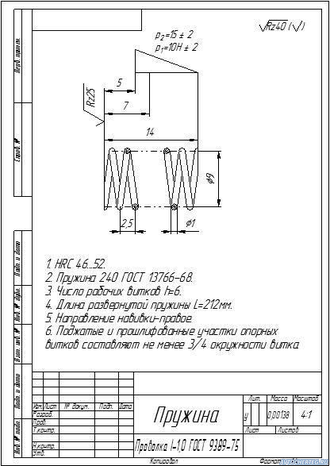

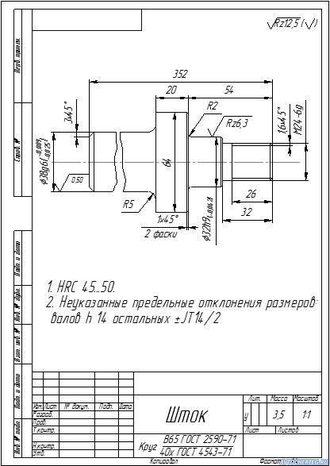

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
