Приспособление для ремонта пружин энергоаккумулятора
Приспособление для разборки и сборки пружин энергоаккумулятора автомобилей КамАЗ состоит из удлинителя с торцовым ключом 1, винта 2, маховика 3, корпуса подшипника 4, фланца 5, хомута 6, стопорного винта 7, стакана 8, упора 9, стяжных шпилек 10 и комплекта принадлежностей.
Удлинитель с торцовым ключом предназначен для отворачивания и заворачивания винта энергоаккумулятора механизма оттормаживания. Винт 2 служит для разжатия и сжатия пружин энергоаккумулятора. Маховик обеспечивает вращение находящейся в корпусе подшипника гайки винта 2 и его возвратно-поступательное перемещение. Корпус с упорным шарикоподшипником крепится к фланцу.
Приспособление с помощью хомута, который фиксируется стопорным винтом, устанавливается в слесарные тиски. Стакан, закрепленный на винте 2, фиксирует цилиндр энергоаккумулятора. Шпильки обеспечивают соединение составных частей приспособления и их центровку относительно общей оси.
Разжатие и сжатие пружины энергоаккумулятора производится перемещением винта 2 при установленном и зафиксированном в приспособлении энергоаккумуляторе.
Предлагаемое приспособление отличается от аналогов наличием комплекта принадлежностей, обеспечивающих полную разборку и сборку пружинного энергоаккумулятора. Внедрение такого приспособления способствует повышению производительности труда, улучшению технологической дисциплины, обеспечивает безопасность при разборке и сборке пружинного энергоаккумулятора.
Описание к чертежу | Краткое описание без расчетов |
Спецификация к сборочному чертежу | есть |

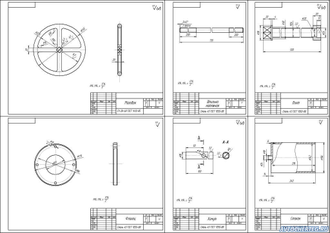

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
