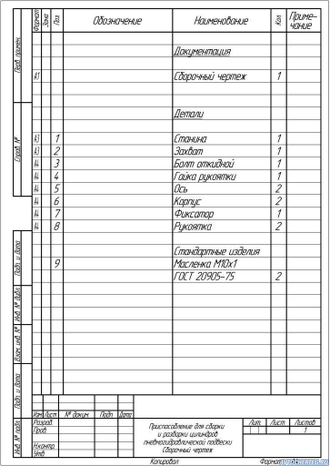

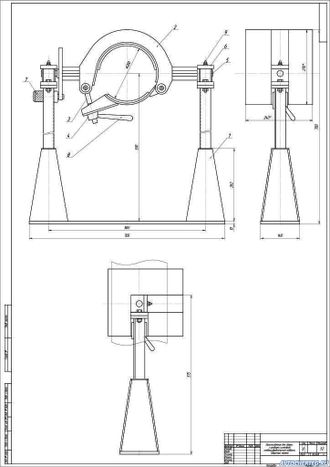

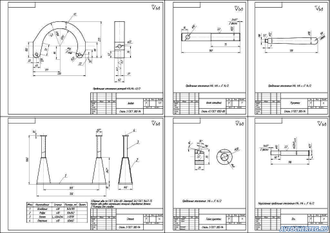

Приспособление для ремонта цилиндров пневмогидроподвески БелАЗ
Приспособление для ремонта цилиндров пневмогидроподвески БелАЗ
Приспособление для ремонта цилиндров пневмогидроподвески БелАЗ

Приспособление для ремонта цилиндров пневмогидроподвески БелАЗ

Артикул: 462

400 руб.

В корзину

Приспособление предназначено для разборки пневмогидравлических цилиндров подвески БелАЗ при ремонте и техническом обслуживании.

Разборка цилиндра подвески производится в следующей последовательности:
- установить цилиндр подвески в приспособление и закрепить его;
- убедиться в том, что в обеих полостях цилиндра газ отсутствует, для чего при помощи специального штуцера открыть верхний и нижний зарядные клапаны;
- используя плоскогубцы, снять шплинт-проволоку 6, крепящую защитный чехол 32, и снять его;
- извлечь сальники шарнирных сферических подшипников из верхней и нижней крышек цилиндра подвески;
- повернуть цилиндр нижней крышкой 2 вверх, расстопорить шайбу 3 и отвернуть нижнюю крышку 2;
- из нижней крышки 2 вывернуть заправочный клапан 18, заправочный штуцер 23, штуцер 4 с заправочной трубкой 26 и снять уплотнительное кольцо 33;
- наклонить цилиндр подвески и слить масло из цилиндра противодавления 9, отвернуть пробку 7 контрольного отверстия и слить масло из картера 5 маслосборника;
- отвернуть болты 31 крепления картера 5 маслосборника к основному цилиндру 14 и снять прижимные крышки 30 с уплотнительными кольцами 29;
- снять картер 5 маслосборника с основного цилиндра 14;
- из картера 5 маслосборника вывернуть предохранительный клапан 8 и снять предохранительное кольцо 40, уплотнительное кольцо 38 и защитные шайбы 39;
- повернуть цилиндр верхней крышкой 17 вверх, отвернуть болты 16 крепления и снять крышку.
Слить масло из поршневой полости;
- из верхней крышки 17 вывернуть заправочный клапан 18, заправочный штуцер 23 и штуцер 4 с заправочной трубкой 24 и снять распорное кольцо 15;
- установите цилиндр подвески в горизонтальном положении и выпрессовать цилиндр противодавления 9 через верхнюю часть основного цилиндра 14, предварительно ослабив болты 16 крепления манжет 44, 53 цилиндра противодавления и поршня;
- вывернуть болты 16 из цилиндра противодавления 9, снять прижимной диск 49, пружину 50, регулировочные прокладки 51, нажимное кольцо 52 и манжету 53 с распорными кольцами 15;
- извлечь из цилиндра противодавления 9 заглушку 13 с уплотнительными кольцами 54;
- извлечь из заглушки 13 цилиндра противодавления уплотнительные кольца 54;
- вывернуть из цилиндра противодавления 9 пробку 11 клапана сжатия, снять уплотнительную прокладку 12 и вынуть шарик 10;
- вывернуть болты 16 из основного цилиндра 14, снять прижимной диск 48, пружину 47, регулировочные прокладки 46, нажимное кольцо 45 и манжету 44 с распорным кольцом 43;
- извлечь из основного цилиндра 14 корпус манжеты с буксой 41;
- снять распорное кольцо 15 с корпуса манжеты;
- снять уплотнительное кольцо 42 с основного цилиндра 14.
