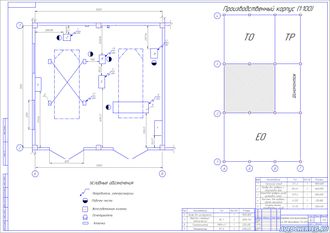

:no_upscale():watermark(s.siteapi.org/9d915ebbe9095fd.ru/watermark/kvto4l2s9ao84wsksw8cskwssw44s4,-1,-1,0,15,none)/s.siteapi.org/9d915ebbe9095fd.ru/img/li453somv400s880wo0w884k88k4c4 "Пост общего диагностирования Д-1")
Техническое диагностирование – комплекс работ (операций) по определению с установленной точностью технического состояния. Диагностирование является одним из элементов процесса технического обслуживания и ремонта. Оно осуществляется с использованием специального оборудования без разборки объекта диагностирования.
Технологическое оборудование поста:
|
Наименование оборудования |
Тип модель |
Число единиц |
Габаритные размеры, мм |
Площадь, занимаемая оборудованием, м2 |
Мощность, кВт |
|
|
Стенд тормозной |
СТС-2 |
1 |
1500х680
|
1,02 |
15,0 |
|
|
Стенд для проверки углов установки колес. |
СЭЛ-2 |
1 |
500х500 |
0,25 |
0,1 |
|
|
Прибор для проверки и регулировки фар |
ОП-49 |
1 |
660х590 |
0,4 |
4,0 |
|
|
Газоанализатор |
ГИМА-47 |
1 |
525х350 |
0,18 |
2,6 |
|
|
Мототестер |
МТ-5 |
1 |
630х425 |
0,26 |
0,1 |
|
|
Комплекс изделий для очистки и проверки свечей зажигания. |
Э-203 |
1 |
215х180 |
0,04 |
0,1 |
|
|
Верстак слесарные металлический |
ВС-1 |
2 |
1300х740 |
1 |
- |
|
|
Шкаф для инструмента |
|
1 |
1500х800 |
1,2 |
|
|
|
Система отсоса отработавших газов. |
ГЗ-20 |
1 |
350х400 |
0,14 |
0,5 |
|
|
Экспликация оборудования
|
есть |
|
Площадь производственного участка
|
108 кв.м. |
|
Формат основного чертежа
|
А1 |
вы можете начертить участок диагностирования в компасе 14 ?
Проектирование участка диагностирования Д-1 АТП
у меня есть таблица с данными
