Домкрат винтовой
Артикул:
600
550
Домкрат является подъемно-осмотровым видом технологического оборудования, применяемого в зонах технического обслуживания и ремонта автомобилей. Служит для вывешивания автомобиля при выполнении работ.
Домкрат является механическим, как самым надежным и простым в обслуживании механизмом.
Устройство домкрата
Основой домкрата служит корпус 3, внутри которого установлена гайка 2, фиксируемая штифтом 9.
Рабочим штоком домкрата служит винт 1, с установленной на нем опорой, состоящей из упора 5 с подшипником 14 и пяты 4. Вращение винта осуществляется через храповичный механизм, состоящий из рукоятки 6, колеса храповика 8 и собачки 7.
Ограничителем вылета винта 1 является шайба 10, которая не дает винту 1 выкрутиться из корпуса домкрата 3.
| Описание к чертежу | Полное описание к чертежу |

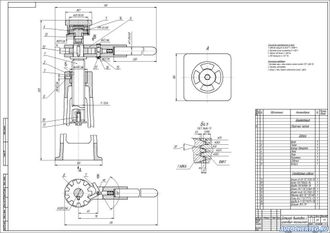

| Спецификация к сборочному чертежу | есть |

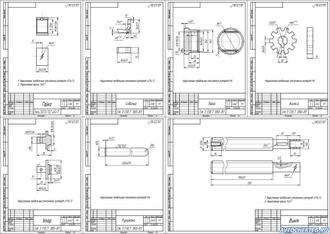

| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
