Барабан для намотки шлангов
Барабан для намотки шланга предназначен для компактного хранения шланга с функцией подключения к централизованной системе подвода воды.
Барабан для намотки шланга состоит из основания (1), штуцера отвода воды (2), ограничитель шланга (3), уголков (4), вала (5), стойки (6), штуцера подвода воды (7), вала (8), подшипник стопора (9), стопор (10), рукоять (11) и стандартных болтов М6*12 (12), болтов М8*40 (13), гаек М14 (14), сальников (15), подшипников (16).
Шланг с помощью хомута закрепите на штуцере отвода воды (2) после чего рукоятью (11) проверните вал (5) и равномерно расположите шланг на нем. К штуцеру подвода воды (7) подсоедините шланг подвода воды.
Правила эксплуатации и обслуживания
-периодически осматривать крепежные болты и при их ослабление подтягивать, вышедшие из строя заменять.
-периодически смазывать трущиеся поверхности через масленку.
-Ежедневно после работы протирать приспособление.
Правила техники безопасности
-К работе с приспособлением допускаются лица прошедшие инструктаж по ТБ по пользованию данным приспособлением.
-Обращать внимание на состояние креплений.
-При обнаружение каких либо неисправностей приспособления прекратить работу до их устранения.
-При поломке приспособления доложить об этом факте начальнику цеха.
Описание к чертежу | Описание с краткими расчетами |

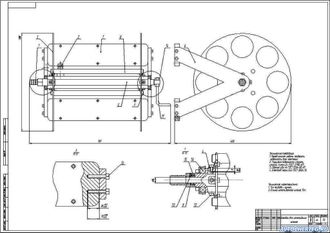

Спецификация к сборочному чертежу | есть |

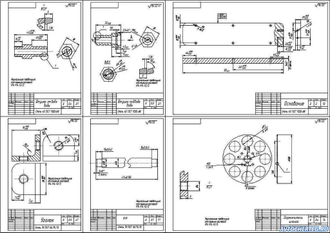

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
