Стенд Р1250 для ремонта двигателей
Стенд Р1250 для ремонта двигателей

Стенд Р1250 для ремонта двигателей

Артикул: 405

700 руб.

В корзину

Стенд угловой модели Р1250 (модернизированный) предназначен для закрепления двигателя за одну из его опор (мест крепления подушек подвески двигателя) при ремонте. Стенд имеет одноступенчатый червячный редуктор с верхним расположением ведущего вала (ролика).

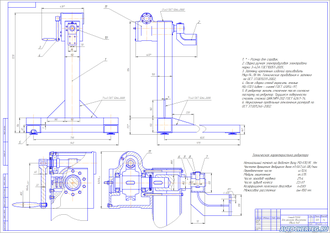

Стенд представляет собой сварную конструкцию станины 1, которая имеет четыре стойки 5, регулируемые по высоте вылета для устойчивого положения всего стенда в производственном помещении. Станина выполнены из швеллеров №16 ГОСТ 8240-89 с подпиленной полкой до размера 150 мм (h – высота швеллера). Подпил полок швеллера выполнен для усиления сварного шва в местах сварки. В верхней части стенда закреплен редуктор 11, выходной вал которого соединяется с осью 6 шпоночным соединением. К оси 6 посредством стопора 7 присоединяется опора двигателя 2. Фиксация стопора 7 от вылета при вращении оси 6 осуществляется при помощи скобы 8. Вращение выходного вала редуктора 11 производится рычагом рукоятки 4 и рукояткой 3.
