Артикул: 47
700 руб.
Разработанная конструкция приспособления предназначена для закрепления головки блока цилиндров дв.ЯМЗ при ее ремонте, которым может быть: рассухаривание клапанов, их притирка, замена втулок клапанов, контроль привалочной поверхности и прочее.

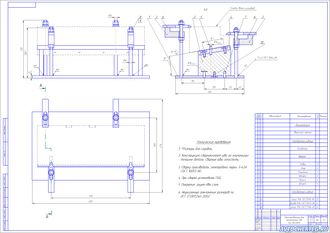

Приспособление представляет собой основание 1, на котором крепятся ребра 2 и пластина 4. В пластине 4 имеются направляющие штифты 5 для центрирования головки блока цилиндров. После укладки головки блока цилиндров на пластину 4, она зажимается упорами 3 и прижимами 6.
|
Описание к чертежу
|
Краткое описание без расчетов |
|
Спецификация к сборочному чертежу
|
есть |
|
Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
Комментарии
Добавить комментарий
Расчетов нет, только описание конструкции и принципа работы. Деталировку на скриншоте же видно, что она есть
