Артикул: 46
560 руб.
Данное приспособление предназначено для развальцовки медных и алюминиевых трубок разных диаметров. Применяется при ремонте как топливных систем двигателя, так и воздушных магистралей пневмоприводов тормозов и подвески грузовых автомобилей и автобусов.

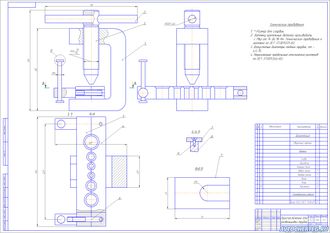

Основной частью устройства являются левая 4 и правая 5 плиты (см. схему 5.1). Непосредственно между этими плитами зажимается трубопровод заданным диаметром. Прижим плит друг другу происходит при помощи винтов 6 и рукояток 8 с упорами7. Установленные трубки вместе с плитами помещаются на скобу 1, которая имеет упорный винт 3. Винтом 3 и осуществляется развальцовка трубопроводов до нужного размера. Винт 3 имеет рукоять 2.
|
Описание к чертежу
|
Краткое описание без расчетов |
|
Спецификация к сборочному чертежу
|
есть |
|

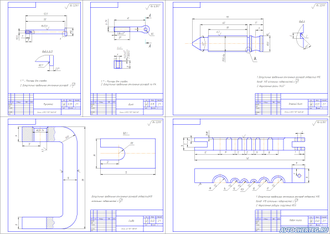

Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
Комментарии
Добавить комментарий
Чертёж сделан в программе Компас-3D
Эта стоимость за оба чертежа
