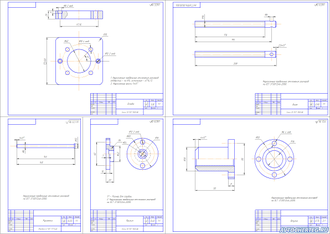

Приспособление для разборки вакуумного усилителя тормозов
Приспособление для разборки вакуумного усилителя тормозов

Приспособление для разборки вакуумного усилителя тормозов

Артикул: 75

350 руб.

В корзину

Работоспособность вакуумного усилителя легко проверить на автомобиле.
Необходимо убедиться также в герметичности вакуумного усилителя и обратного клапана. Для этого следует заглушить двигатель, сделать выдержку 1—2 мин и нажать несколько раз на педаль. Во время первых трех нажатий должен быть слышен шум воздуха, входящего в усилитель. Если этого не происходит, вакуумный усилитель или обратный клапан неисправны.

Полностью разбирать усилитель следует только когда это необходимо.
Снимать усилитель с автомобиля и разбирать надо в следующем порядке:
- очистить усилитель от пыли и грязи, отсоединить резиновый шланг от обратного клапана, а главный цилиндр от усилителя;
- закрепить главный цилиндр с бачком, чтобы из него не вылилась жидкость (это позволяет исключить прокачку системы после ремонта);
- вынуть шплинт, отвернуть гайку крепления оси проушины толкателя к педали тормоза и снять пружинную шайбу, ось и пластмассовые втулки;
- отвернуть четыре гайки крепления вакуумного усилителя к щитку передка кабины, вынуть усилитель из подкапотного пространства;

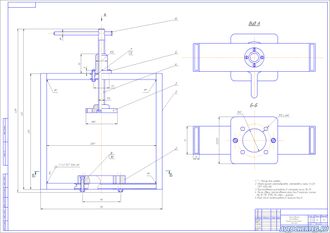

- закрепить двумя гайками на шпильках крышки 6 корпуса специальную заглушку 5 с ручкой для поворота крышки и с трубкой 2 для подключения вакуумметра;
- установить вакуумный усилитель в специальное приспособление 4, закрепленное в тисках 8;
- ввертывая винт 3 в приспособление, утопить крышку 6 вакуумного усилителя до появления небольшого зазора в соединении крышка — корпус 7;
- вставить в ручку заглушки удлинитель и повернуть ручку до совпадения выступов на корпусе с прорезями на крышке. Отвернуть винт на несколько оборотов и снять крышку 6 с пружиной 21;
- отвернуть гайку соединителя поршней и снять поршень 5 с диафрагмой 7, тарелку и упорное кольцо;
- снять усилитель с приспособления и извлечь из корпуса упорную крышку и другие детали усилителя, извлечь стопорную шайбу и вынуть из соединителя толкатель;
- отвернуть три болта с пружинными шайбами и снять соединитель, поршень 10 с диафрагмой 8 и диафрагму 18 с пружиной. Вынуть из поршня 10 реактивную резиновую шайбу 20; вывернуть два винта 19, фиксирующих поршень 17 толкателя в корпусе 15 клапанов, и вынуть толкатель с поршнем;
- отвернуть проушину толкателя, предварительно ослабив контргайку;
- слегка сжать пружину толкателя, вынуть стопорную шайбу и снять остальные детали с толкателя. Толкатель с поршнем — это неразборное соединение. Вынуть стопорные шайбы и извлечь из упорной крышки и корпуса 11 усилителя направляющие пластмассовые кольца 12, а также уплотнительные резиновые манжеты 13;
- снять с соединителя поршней уплотнительное резиновое кольцо;
- вынуть обратный клапан 1 из крышки корпуса и при необходимости заменить его.
Все детали усилителя очистить от грязи и осмотреть. Детали, имеющие повреждения или чрезмерный износ, заменить. Особое внимание следует уделить проверке резиновых деталей усилителя, а также состоянию наружных полированных поверхностей соединителя поршней и корпуса 15 клапанов. При наличии царапин и задиров эти поверхности следует аккуратно зачистить мелкой шкуркой и промыть.
