Приспособление для контроля ГБЦ

Приспособление для контроля ГБЦ

Артикул: 14

300 руб.

В корзину

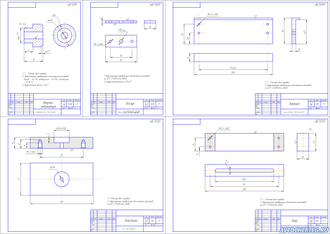

Разработанная конструкция приспособления предназначена для контроля плоскости привалочной поверхности головки блока цилиндров, и представляет собой индикаторную линейку. В архиве сборочный чертеж, деталировка и описание приспособления.

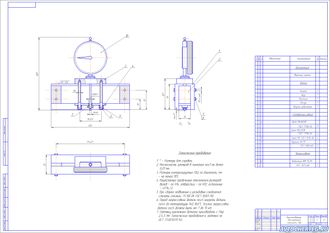

Приспособление представляет собой две линейки 1, обработанные с высокой степенью точности, между которыми зафиксирован брус 2. Сверху линеек 1 перемещается пластина 5, на которой установлен индикатор часового типа 10. Снизу бруса 2 перемещается ползун 3, в который запрессована втулка 4, являющаяся направляющей для ножки индикатора 10. Ползун 3 постоянно прижимается к брусу 2 при помощи пружин 9 и болтов 6.
