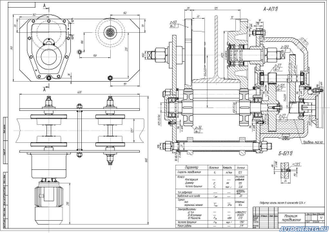

Консольный кран

1120 руб.

Артикул: 593

В данной работе проектируется подвесной настенный кран с переменным вылетом. Основной частью крана являются стрела. Вдоль стрелы на двух ведущих и двух ведомых колесах движется механизм передвижения, к которому присоединен механизм подъема груза (тельфер).

Описание

Тельфер состоит из встроенного в барабан электродвигателя, планетарного редуктора по схеме 3К, барабана и дискового фрикционного электромагнитного тормоза. Редуктор, барабан и электромагнитный тормоз проектируются исходя из исходных данных и требований, налагаемых на конструкцию крана, а электродвигатель выбирается по справочнику.

Механизм передвижения перемещает тельфер по стреле.

На барабан тельфера наматывается канат, а захват груза осуществляется с помощью крюковой подвески. Конец каната закреплен на корпусе тельфера. Критическая высота подъема груза регулируется ограничителем движения, закрепленным на нижней части корпуса тельфера.

Стрела представляет собой балку - двутавр. К концу стрелы приварены пластины для крепления балки к опорному узлу, а тот соответственно крепиться на болтовом соединение к стене.

В данной расчетно-пояснительной записке содержатся основные расчеты для проектирования составных частей, металлоконструкции и непосредственно сборки подвесного крана.

Характеристики

Описание к чертежу	Полное описание к чертежу
Спецификация к сборочному чертежу	есть
Деталировка к сборочному чертежу	есть
Формат основного чертежа	А1
